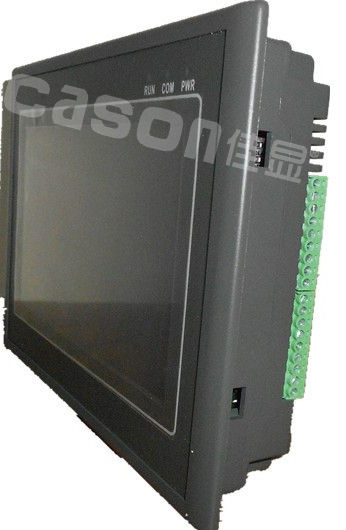

RAM結構（PLC觸摸屏）
-
-
IPC-7000PAC
★ 4.3寸、7寸、10寸屏幕
★ PLC與觸摸屏的完美結合
★ 基于開放式windows CE系統，支持外接USB設備
★ 內置嵌入式組態王軟件
★ 通過串口、以太網、USB支持運行數據下載★ 擁有數百種工業控制設備的通訊驅動
- 產品介紹
- 產品規格
- 訂購信息
- 驅動程序

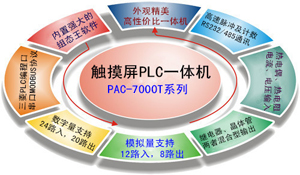

高性價比的“一體化”控制器
TPC-7000系列PAC（可編程人機界面控制器）是目前最新型的控制性產品，顯示屏尺寸覆蓋4.3寸、7寸、10寸。其成本將大大低于傳統控制方案中PLC與人機界面的組合使用，且功能突顯出更加強大，支持?jǐn)?shù)百種工業終端設備、方便快捷的實時\歷史數據報表、形式多樣的趨勢曲線以及友好的圖形界面。它將傳統的控制器、圖形界面軟件、I/O和各種通訊端口集成到一起，成為一個一體化單元。是一款功能強大，可信賴的可編程觸摸屏控制器產品。

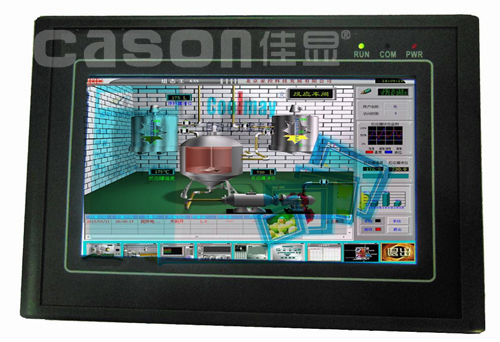

國內首款使用“組態王軟件”平臺的PAC
TPC-7000
系列PAC非常完美的融合了先進的“組態王”軟件平臺為作其圖形界面控制軟件，相比現行的人機界面中的圖形軟件，可以通過多種協輕松地與數百種設備進行數據交換。只需要簡單幾步設置數據的歷史存儲、查詢、報警、曲線設置等，并最大支持32G的外部移動存儲設備。

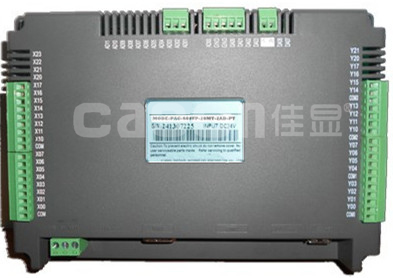

內置I/O控制接口及多種通訊方式
TPC-7000
系列PAC可根據不同尺寸選擇不等數量的I/O通道，所有系列都可以集成I/O，包括開關量、模擬量。對于機械設備控制的要求，高速I/O還可以提供高達100K的高速計數，頻率測量以及多通道的高速脈沖。功能強大的PAC為用戶提供了萬能的模擬量I/O輸入類型，如：0-20mA，4-20mA，0-10V，熱電偶，熱電阻等信號的高精度輸入的過程控制。
TPC-7000
系列可采用多種通訊協議與各類設備之間通訊，其內置的上位軟件監控軟件可通過RS-232/422/485，MODBUS，GPRS，DTU等方式實現數據的采集與發送。自帶的USB的接口方便大容量數據的存儲
機體結構
材料：堅固朔料前面板達到NEMA IP65防護等級，鈑金箱體結構
安裝：支持面板嵌入/壁掛/VESA懸臂等多種安裝方式
面板顏色：面板工程朔料后蓋黑色（細砂紋、亞光）
電 源
電源：直流24V 18W輸入,可選配220VAC轉24VDC電源適配器或9-36V寬壓輸入
系統參數
CPU:ARM工業級處理器
存儲器：128M,USB：最大支持32G
內存：64M
以太網：最多支持1個RJ-45接口
程序下載：網絡下載及USB安裝
通訊端口：COM1、COM2支持RS232/RS485
操作系統：Windows CE, 內置組態王嵌入版
液晶顯示屏
尺寸/類型：7＂XGA TFT LCD
分辯率：800×480
最大色彩：16.2M
顯示面積：304×228mm
反應時間：16ms
背光：WLED
背光MTBF：50,000小時
亮度：350cd/m2
對比度：600：1
點陣：0.297×0.297
最大視角：(H)160/(V)135
觸摸屏
尺寸/類型：7＂四線精準電阻式
分辨率：4096 x 4096
觸摸響應時間：<8ms
表面硬度：3H
點擊壽命：250克力度，1000萬次
筆劃壽命：250克力度，100萬次
透光率：85%以上
環境參數
工作溫度：-20~70℃
存儲溫度：-20~80℃
相對溫度：10~95%@40℃（無凝結）
振動：50~500Hz,1.5G,0.15mm峰峰值
沖擊：10G/peak（11ms sec）
TPC-430PAC:4.3"TFT LCD/ 嵌入式低功耗ARM CPU，主頻400MHz /1*LAN/2*USB/2*RS232//VGA/
TPC-070PAC:7"TFT LCD/ 嵌入式低功耗ARM CPU，主頻400MHz/1*LAN/2*USB/2*RS232//VGA/
TPC-102PAC:102"TFT LCD/ 嵌入式低功耗ARM CPU，主頻400MHz/1*LAN/2*USB/2*RS232//VGA/
PFD018W: AC220輸入，DC24V輸出的電源適配器
